手动式膨胀阀

手动式膨胀阀的结构和普通截止阀相似，只是它的阀芯为针形锥体或具有Ⅴ形缺口的锥体。阀杆采用细牙螺纹，在旋转手轮时，可使阀门的开启度缓慢地增大或碱小，保证良好的调节性能。

手动式膨胀阀：它的显著特点是不易坏。管理人员要根据蒸发器的热负荷的变化和其它因素的影响，手动调整膨胀阀的开度，因此操作管理麻烦，且需要较高的经验，现在多采用自动膨胀阀，而手动膨胀阀只用在旁通管上，作为辅助作用。

浮球式膨胀阀

浮球式膨胀阀多用于满液式蒸发器，这种蒸发器要求液面保持一定的高度，正符合浮球式膨胀阀的特点。浮球式膨胀阀可以分为直通式和非直通式两种。

直通式膨胀阀：供给蒸发器的液体，首先全部经过浮球室，然后通过液体平衡管进入蒸发器，所以它有结构简单的特点，但是浮球室的液面波动较大，对阀芯的冲击力也较大，阀芯容易损坏；处次之外，还需要较大口径的平衡管。

非直通式浮球膨胀阀：阀门机构在浮球室外，节流后的制冷剂不经过浮球室，而是沿管道直接进入蒸发器，所以浮球室液面平稳，但在构造和安装上复杂。

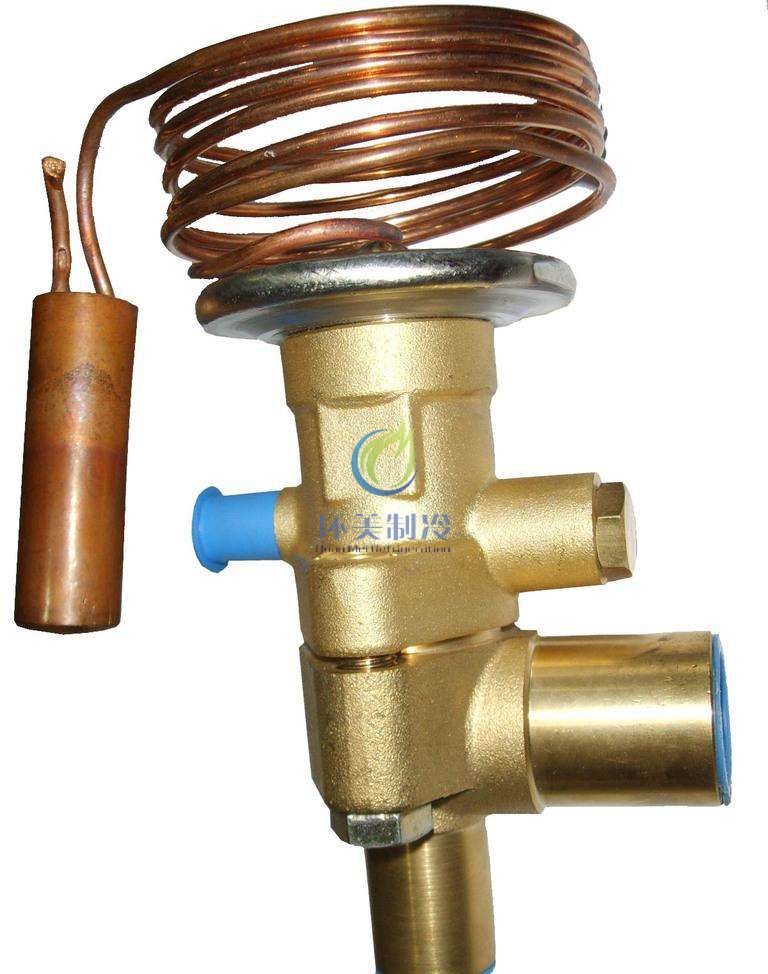

热力式膨胀阀

热力式膨胀阀因平衡方式不同分为：内平衡式和外平衡式两种。

什么情况下使用内平衡式热力膨胀阀：蒸发器压降较小、小型的、批量的。使用内平衡的好处是：不需要连接为平衡管，减少机组安装工艺，减少机组使用过程中故障点，价格较便宜。

外平衡式热力膨胀阀比较准确的控制蒸发器的出口过热度，充分的利用蒸发器的换热面积，提高机组能效。

内平衡式热力膨胀阀所采集的压力为膨胀阀出口压力，而外平衡式热力膨胀阀采集的压力为蒸发器出口压力，所以在同等条件下，内平衡较外平衡过热度大，这样就减少了蒸发器的利用率，降低了系统的能效。

热力膨胀阀的工作原理：

工作时,固定在蒸发器出口管道上的感温包感应蒸发器出口的过热温度,使感温包内产生压力,并由毛细管传到膜片上部的空间,在压力的作用下膜片以弹性变形的方式把信号传递给顶针(执行机构),从而调节阀们的开度,控制制冷剂的流量。
